Dispositivo de alarma visual (DAV/Flash) inalámbrico y direccionable de la línea EN54 Line de Ajax. Proporciona indicación visual de alarma de incendio conforme a EN 54. Sin sirena sonora. Comunicación Jeweller bidireccional cifrada. Compatible con el sistema Ajax EN54 Line. Baterías sustituibles. Antisabotaje integrado.

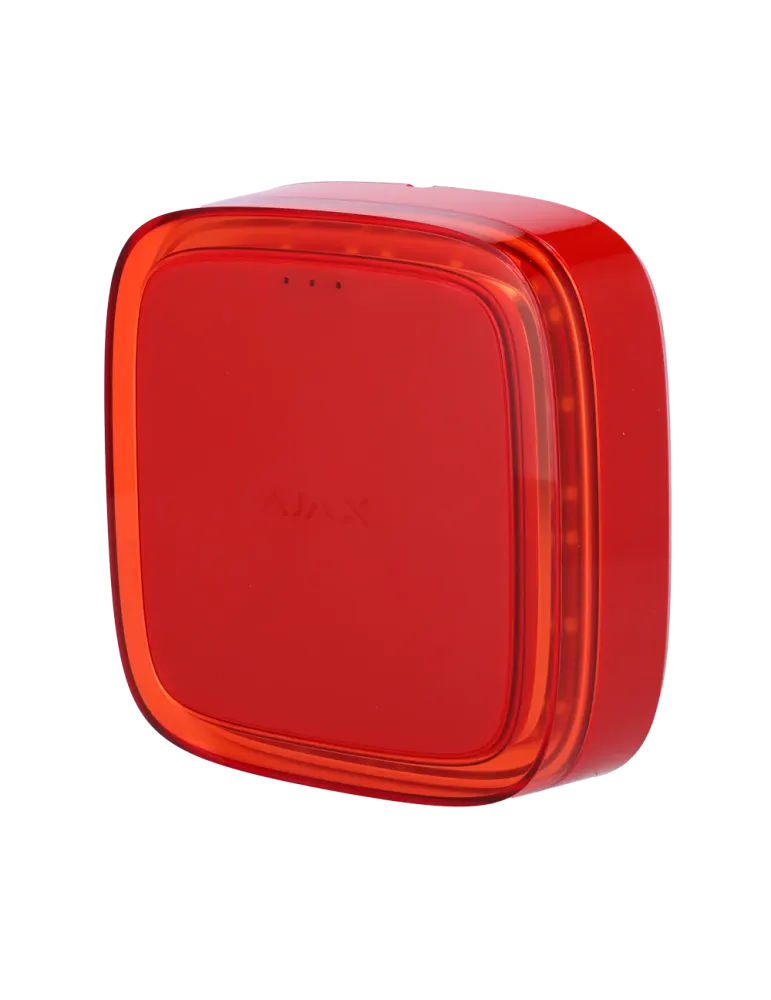

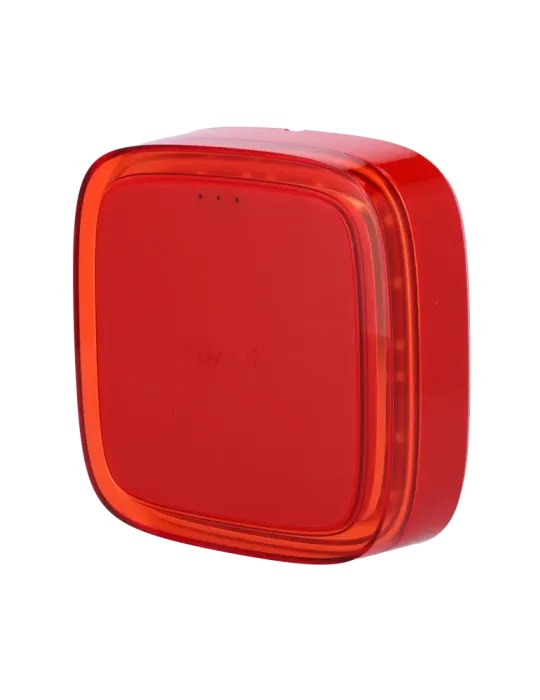

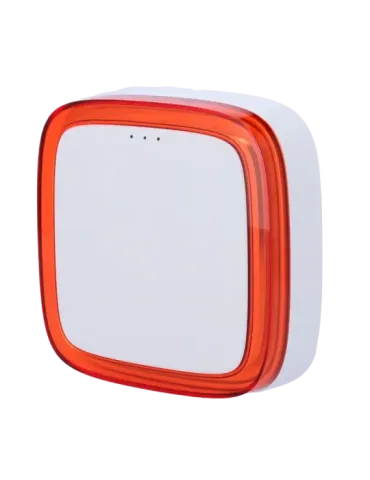

El EN54 FireProtect (VAD) Jeweller es un dispositivo de alarma visual (DAV / Flash) inalambrico y direccionable, certificado segun la norma EN 54-23 para sistemas comerciales de alarma contra incendios. Su funcion es complementar la señalizacion sonora del sistema garantizando que la alerta sea percibida en entornos con alto nivel de ruido, zonas donde la alarma acustica pueda no ser suficiente, y por personas con dificultades auditivas. Cuando el sistema detecta un incendio, el marco LED perimetral del dispositivo se ilumina con luz roja intensa parpadeando a 0,5 Hz segun el patron temporal definido por la norma EN 54-23. Se alimenta con baterias preinstaladas sin necesidad de cableado de alimentacion externa, y se comunica con el equipo de control e indicacion (ECI) mediante el protocolo de radio seguro Jeweller. Apto para montaje tanto en techo (hasta 3 m) como en pared (hasta 2,4 m), en interiores y exteriores. Disponible en color negro para integrarse en instalaciones con acabados oscuros o neutros.
Certificacion EN 54-23. Este dispositivo cumple la norma europea EN 54-23 sobre componentes de sistemas de alarma contra incendios — dispositivos de alarma visual. Es obligatorio en muchos proyectos de proteccion contra incendios en edificios comerciales, industriales y municipales donde la normativa local exige señalizacion visual ademas de la acustica.
Como funciona el dispositivo de alarma visual
Recepcion de alarma
Cuando cualquier detector del sistema EN54 Line activa una alarma, el ECI ordena al VAD activarse en menos de 3 segundos mediante el protocolo Jeweller.
Señalizacion visual
El marco LED perimetral emite destellos de luz roja intensa siguiendo el patron temporal de 0,5 Hz definido por EN 54-23. Visible desde multiples angulos y distancias.
Sincronizacion con el sistema
Las alertas visuales se activan de forma sincronizada en todos los VAD del sistema para garantizar una señalizacion uniforme en toda la instalacion. La alarma permanece activa hasta que el ECI la restablece.
Caracteristicas clave
Marco LED perimetral de 360°
El aro LED rodea completamente el perimetro del dispositivo. La señal de alerta es visible desde cualquier angulo de la estancia, sin puntos ciegos, maximizando la cobertura visual con un solo dispositivo.
Patron temporal EN 54-23 (0,5 Hz)
El parpadeo cumple exactamente el patron temporal normativo de 0,5 Hz definido por EN 54-23. Garantiza que el dispositivo sea reconocido como señal de emergencia por cualquier persona presente en la instalacion.
Alimentacion por baterias · sin cableado
Funciona con baterias preinstaladas sin necesidad de alimentacion electrica externa. Instalacion completamente inalambrica: sin obra, sin canaleta, sin tendido de cable de potencia.
Antisabotaje SmartBracket
El panel de montaje SmartBracket incorpora proteccion antisabotaje. Si alguien intenta retirar el dispositivo de la superficie o desmontar el panel, el sistema notifica inmediatamente al ECI y a la CRA.
Uso interior y exterior
A diferencia de muchos VAD de la competencia, este dispositivo esta certificado para instalacion tanto en interiores como en exteriores. Altura maxima recomendada: 3 m en techo, 2,4 m en pared.
Autodiagnostico continuo
El dispositivo supervisa su propio estado operativo y reporta fallos al ECI en tiempo real: bateria baja, perdida de comunicacion o cualquier fallo de hardware. El sistema notifica al instalador y a la CRA de forma inmediata.
Direccionabilidad · identificacion exacta
Dispositivo direccionable dentro del sistema EN54 Line. El ECI y la CRA identifican el dispositivo por nombre, zona de incendio, estancia y ubicacion exacta. El operador sabe inmediatamente que VAD ha sido activado y donde se encuentra.
Configuracion y test desde app Ajax
El dispositivo se añade al sistema escaneando el codigo QR. Desde la app Ajax o Ajax PRO Desktop se realizan el test de señal Jeweller y el test de aviso de alarma visual sin necesidad de activar una alarma real.
Donde es obligatorio o especialmente util
Zonas de alto ruido
Fabricas, talleres, cocinas industriales o salas de maquinaria donde el nivel acustico puede enmascarar la sirena de incendio.
Accesibilidad auditiva
Instalaciones con ocupantes con discapacidad auditiva (total o parcial) donde la normativa exige señalizacion visual de emergencia.
Corredores y zonas de paso
Pasillos, escaleras y accesos donde la señal visual orienta la evacuacion incluso antes de que la persona localice la sirena sonora.
Oficinas y espacios abiertos
Plantas diafanas de gran superficie donde una sirena centralizada puede no ser suficiente para garantizar la percepcion de la alarma en toda la zona.
Hoteles y residencias
Habitaciones y zonas comunes donde los ocupantes pueden estar dormidos o llevar auriculares, y la señal visual garantiza la alerta inmediata.
Cumplimiento normativo
Proyectos en los que la normativa local o el plan de autoproteccion exige explicitamente la instalacion de dispositivos de alarma visual certificados EN 54-23.
Comparativa con otros dispositivos de alarma EN54 Line
Caracteristica
VAD (este producto)
Sounder/VAD
Sounder
Alarma visual (flash LED)
Si · EN 54-23
Si · EN 54-23
No
Sirena acustica
No
Si · 100 dB
Si · 100 dB
Certificacion EN 54-3 (acustica)
No aplica
Si
Si
Instalacion interior / exterior
Ambos
Ambos
Ambos
Alimentacion por baterias
Si
Si
Si
Caso de uso principal
Zonas ruidosas o usuarios con dificultades auditivas
Cobertura total: visual + acustica en un solo punto
Refuerzo acustico en zonas con señal insuficiente
Especificaciones tecnicas
Referencia
AJ-EN54-VAD-B
Modelo oficial Ajax
EN54 FireProtect (VAD) Jeweller
Color
Rojo
Funcion
Dispositivo de Alarma Visual (DAV / Flash VAD)
Certificacion principal
EN 54-23 (dispositivos de alarma visual)
Patron de parpadeo
0,5 Hz (conforme a EN 54-23)
Color de la señal
Rojo
Marco LED
Perimetral · 360° de visibilidad
Protocolo de comunicacion
Jeweller (bidireccional cifrado, 868 MHz)
Alcance de radio
Hasta 1.700 m sin obstaculos
Alimentacion
Baterias preinstaladas (no requiere alimentacion externa)
Entorno de instalacion
Interior y exterior
Altura de instalacion (techo)
Hasta 3 m
Altura de instalacion (pared)
Hasta 2,4 m
Antisabotaje
Tamper de extraccion del SmartBracket
Indicadores LED de estado
Verde (normal) · Amarillo (fallo) · Rojo (alarma)
Sistema requerido
EN54 Fire Hub Jeweller (ECI) + OS Malevich actualizado
Garantia
2 anos
Instalacion en 4 pasos
01
Fija el panel SmartBracket en techo (max. 3 m) o pared (max. 2,4 m) en la posicion planificada segun el estudio de cobertura visual.
02
Encaja el VAD en el SmartBracket. Sin herramientas adicionales. Bloquea el cierre con la herramienta especial para activar la proteccion antisabotaje.
03
Escanea el codigo QR desde la app Ajax o Ajax PRO. Asigna zona de incendio, estancia y ubicacion al dispositivo.
04
Ejecuta el test de señal Jeweller y el test de aviso de alarma visual desde la app para verificar cobertura y visibilidad. Listo.
Compatible con el ecosistema Ajax EN54 Line
EN54 Fire Hub Jeweller (ECI)EN54 Fire ReX Jeweller (repetidor)Detectores EN54 FireProtect JewellerEN54 FireProtect (Sounder) JewellerEN54 FireProtect (Sounder/VAD) JewellerAjax PRO DesktopApp Ajax Security System
Preguntas frecuentes
El EN54 FireProtect (VAD) incorpora unicamente la funcion de alarma visual mediante flash LED: no tiene sirena acustica. Es la opcion correcta cuando ya existe suficiente cobertura acustica en la zona y se necesita añadir unicamente la señalizacion visual obligatoria o complementaria. El EN54 FireProtect (Sounder/VAD) combina en un solo dispositivo la sirena de 100 dB y el flash LED, siendo la solucion mas habitual cuando se quiere cobertura total (acustica + visual) en un unico punto de montaje.
No. El EN54 FireProtect (VAD) Jeweller es un dispositivo de la EN54 Line y requiere obligatoriamente el EN54 Fire Hub Jeweller como equipo de control e indicacion (ECI). No es compatible con los hubs de la linea residencial Ajax (Hub 2, Hub 2 Plus). La señal de activacion la emite siempre el ECI cuando recibe una alarma de cualquier detector del sistema.
El EN54 Fire Hub Jeweller admite hasta 200 dispositivos Ajax inalambricos en total. El numero especifico de VAD dependera del proyecto, combinado con detectores, sirenas, modulos I/O y pulsadores manuales de alarma, dentro del limite del ECI. Con hasta 5 repetidores EN54 Fire ReX Jeweller adicionales se puede ampliar la cobertura del sistema hasta 35 km² de superficie.
Si. El EN54 FireProtect (VAD) Jeweller esta disenado para instalacion tanto en interiores como en exteriores. La altura maxima recomendada es de 3 m en techo y 2,4 m en pared. Consultar siempre la normativa local de proteccion contra incendios para validar la ubicacion especifica del proyecto.
Desde la app Ajax o Ajax PRO Desktop se accede a la configuracion del dispositivo y se ejecutan dos tests: el test de intensidad de señal Jeweller (para verificar la calidad de la comunicacion radio en el punto de instalacion) y el test de aviso de alarma (para verificar que el flash LED sea visible desde todos los puntos de la estancia). Ambos tests se pueden realizar sin activar una alarma real en el sistema.
