Repetidor inalámbrico EN 54 — Ajax EN54 Line

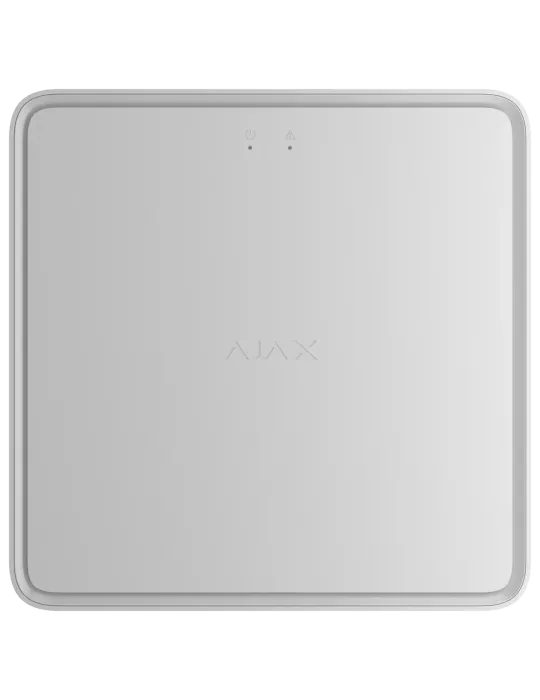

Ajax EN54 Fire ReX Jeweller
Extiende la cobertura sin cables
El Ajax EN54 Fire ReX Jeweller es el repetidor de señal de radio certificado EN 54 diseñado para ampliar la cobertura inalámbrica del sistema de alarma contra incendios basado en el EN54 Fire Hub Jeweller. Se conecta al ECI de forma inalámbrica o mediante Ethernet —usando el canal cableado como principal—, lo que garantiza comunicación fiable a través del hormigón, el acero y cualquier obstáculo arquitectónico que limite la propagación radio. Hasta 5 repetidores pueden operar en un mismo sistema Ajax, multiplicando la cobertura hasta 35 km² sin necesidad de cableado entre detectores. Admite dispositivos de la línea EN54 y, simultáneamente, dispositivos de intrusión Ajax EN 50131 Grado 2 y automatización.
1.800 m
Alcance radio Jeweller
5
Repetidores por sistema
35 km²
Cobertura máxima total
199
Dispositivos por repetidor
0,3 seg
Tiempo entrega alarma al ECI
EN 54-4 · EN 54-18 · EN 54-25
CPR · EN 50131 Grado 2 · CE · RoHS
Cuándo se necesita un repetidor
Instalaciones donde el radio
no llega por si solo
Edificios históricos con paredes gruesas
Muros de piedra, ladrillo o mampostería reducen drásticamente el alcance radio. El Fire ReX se instala sin obras en puntos intermedios y mantiene la comunicación bidireccional cifrada con todos los detectores de cada planta.
Centros de negocio con aparcamiento subterráneo
Las plantas sótano con estructura de hormigón armado bloquean la señal radio. La conexión Ethernet del Fire ReX permite ubicarlo en el parking y mantener comunicación estable con el ECI en planta superior, sin línea de vista directa.
Naves industriales y almacenes seccionales
Las estructuras metálicas y los tabiques de separación entre naves crean zonas de sombra. Uno o dos repetidores estratégicamente ubicados cubren instalaciones de gran superficie sin necesidad de tender cableado entre sectores.
Complejos educativos o sanitarios de varias plantas
Un repetidor por bloque o planta garantiza cobertura uniforme en campus con múltiples edificios. Cada dispositivo conectado al repetidor queda direccionado individualmente y aparece en el historial de eventos del ECI con nombre y ubicación.
Instalaciones con zonas de acceso restringido
Cámaras frigoríficas, salas de servidores o almacenes de materiales sensibles que impiden el paso de cables. El repetidor cubre estas áreas de forma inalámbrica sin necesidad de permisos de obra o intervención en la envolvente del edificio.
Ampliaciones y renovaciones de sistemas existentes
Al incorporar nuevas zonas a una instalación ya en servicio, el Fire ReX evita la revisión del cableado existente. Se añade al sistema en minutos escaneando un código QR desde la app Ajax PRO, sin interrumpir el funcionamiento del sistema activo.
Capacidad de cobertura
Hasta 35 km² con
5 repetidores en un sistema
Cada repetidor duplica efectivamente el radio de alcance de los dispositivos conectados a él. La combinación de hasta 5 Fire ReX por sistema Ajax crea una malla de cobertura inalámbrica apta para los proyectos de mayor envergadura.
1.800 m
Alcance entre ECI y repetidor (campo abierto)
1.800 m
Alcance entre repetidor y dispositivos del sistema
35 km²
Cobertura total máxima con 5 repetidores
Conexión Ethernet como canal principal: el Fire ReX acepta conexión Ethernet directa al switch de red local. En este modo, la comunicación con el ECI se realiza por IP, superando las limitaciones de alcance radio en entornos con gran atenuacion de senal. La radio Jeweller actúa como canal de reserva si falla la red.
Diferencial técnico
Ventajas del Fire ReX
frente a soluciones cableadas
Sin cableado entre dispositivos. La comunicación entre detectores, sirenas y repetidor es completamente inalámbrica. Solo el repetidor necesita conexión a red eléctrica.
Entrega de alarma en 0,3 segundos. Más de 33 veces más rápido que el requisito de 10 segundos de la norma EN 54-21, garantizando tiempo de respuesta mínimo.
Dual-path: radio + Ethernet. El canal cableado opera como principal; la radio como reserva. Conmutación automática sin pérdida de eventos ni notificaciones.
Sistema unificado incendio + intrusión. Los dispositivos de protección contra intrusiones Ajax Grado 2 se gestionan en el mismo ecosistema sin infraestructura paralela.
Fotoverificación de alarmas. Los detectores MotionCam conectados via repetidor transmiten evidencia visual en el momento de la alarma, reduciendo salidas innecesarias de patrulla.
Instalación sin abrir la carcasa. El panel SmartBracket fija el dispositivo en pared sin desmontar el frontal. Alta en el sistema escaneando el QR desde Ajax PRO.
Batería de reserva hot-swap. Hasta 50 h o 100 h de autonomía (según batería) con sustitución en caliente sin interrumpir el sistema. Batería vendida por separado.
Detección de inhibición radio. El sistema detecta intentos de bloqueo de frecuencia y cambia automáticamente de canal, notificando el intento a la CRA y a los usuarios.
Flexibilidad de conectividad
Dos modos de conexión
al EN54 Fire Hub Jeweller
| Característica | Solo inalámbrico (Jeweller) | Ethernet + Jeweller (recomendado) |
|---|---|---|
| Canal de comunicación con el ECI | Radio Jeweller | Ethernet (principal) + radio (reserva) |
| Fiabilidad en entornos con obstáculos | Depende de la señal radio | Alta — no depende del radio para el ECI |
| Tiempo entrega de fotos al ECI | 18 seg vía radio Wings | 10 seg vía Ethernet |
| Instalación | Solo alimentación eléctrica | Alimentación + cable Ethernet (incluido en kit) |
| Apto para aparcamientos subterráneos | No recomendado | Si |
| Apto para estructuras metálicas densas | No recomendado | Si |
| Autonomía con batería EN54 (24h) | Hasta 50 h | Hasta 50 h |
Ficha técnica
Especificaciones técnicas
| Repetidores por sistema (ECI) | Hasta 5 × EN54 Fire ReX Jeweller |
|---|---|
| Dispositivos por repetidor | Hasta 199 (cualquier combinación EN54 + intrusión + automatización) |
| Conexión al ECI | Inalámbrica (Jeweller) o Ethernet (canal principal) + radio (reserva) |
| Cobertura máxima del sistema | Hasta 35 km² (con 5 repetidores) |
| Tiempo entrega alarma al ECI | 0,3 segundos |
| Tiempo entrega fotos al ECI | 10 seg vía Ethernet · 18 seg vía radio Wings |
| Protocolo radio | Jeweller + Wings + TurboWings (bidireccional cifrado) |
|---|---|
| Alcance radio | Hasta 1.800 m (campo abierto, sin obstáculos) |
| Bandas de frecuencia | 866–869 MHz / 905–926 MHz (según región) |
| Potencia radiada máxima | 20 mW (control automático de potencia) |
| Cifrado | Cifrado de bloques de clave flotante |
| Antiinhibición | Salto de frecuencia automático + notificación a CRA y usuarios |
| Canal Ethernet | 1 puerto 8P8C · hasta 100 Mbps |
| Detección pérdida de comunicación | 36 segundos |
| Alimentación principal | 100–240 V~ · 50/60 Hz (cable de alimentación no incluido) |
|---|---|
| Consumo en reposo | 80 mA a tensión nominal |
| Consumo máximo | 105 mA a tensión nominal |
| Batería de reserva | EN54 Internal Battery (24h) 7,4 V / 5 Ah — o — EN54 Internal Battery (72h) 7,4 V / 10 Ah (vendida por separado) |
| Autonomía con batería 24h | Hasta 50 horas (con Ethernet activo) |
| Autonomía con batería 72h | Hasta 100 horas (con Ethernet activo) |
| Sustitución batería | En caliente, sin apagar el sistema |
| Dimensiones | 210 × 210 × 51 mm |
|---|---|
| Peso | 890 g |
| Temperatura de operación | −10 °C a +40 °C |
| Humedad operativa | Hasta 75% sin condensación |
| Protección IP | IP20 (uso en interiores) |
| Índice de inflamabilidad | UL 94 V-0 |
| Antisabotaje | 2 interruptores (separación de superficie + retirada del panel) |
| Indicación LED | Verde (alimentación) · Amarillo (fallos del dispositivo) |
| Colores disponibles | Negro / Blanco |
| Garantía | 24 meses |
| Incluido | EN54 Fire ReX Jeweller · Panel SmartBracket · Kit de instalación · Cable Ethernet · Llave especial · Guía rápida |
|---|---|
| No incluido | Cable de alimentación · Batería interna · Tarjetas SIM |
| CPR — EN 54 | EN 54-4, EN 54-18, EN 54-25 (repetidor de señal) |
|---|---|
| Intrusión | EN 50131-1/3/5-3/6 · Grado de seguridad 2 · Clase ambiental II |
| RED / CE | Directiva de Equipos de Radio · CEM · LVD · RoHS |
| PSTI UK | Schedule 1 |
Preguntas frecuentes
Dudas habituales
antes de instalar
El EN54 Fire ReX Jeweller es exclusivo del ecosistema EN54 Line y solo funciona conectado al Ajax EN54 Fire Hub Jeweller. No es compatible con el Hub 2, Hub 2 Plus ni Hub Hybrid, ya que estos no están certificados EN 54 para alarmas de incendios comerciales. Para ampliar sistemas de intrusión Ajax convencionales existe el ReX 2 Jeweller, que es un producto diferente.
Hasta 5 repetidores EN54 Fire ReX Jeweller por cada ECI (EN54 Fire Hub Jeweller). Cada repetidor puede gestionar hasta 199 dispositivos adicionales, dentro del límite global de 200 dispositivos del sistema. Con 5 repetidores y el ECI, la cobertura inalámbrica puede alcanzar hasta 35 km².
El Fire ReX puede funcionar exclusivamente por radio Jeweller, sin cable Ethernet. Sin embargo, en instalaciones con paredes gruesas, estructuras metálicas o plantas sótano, se recomienda encarecidamente utilizar el canal Ethernet como canal principal. Esta configuración mejora la fiabilidad de la comunicación con el ECI, reduce el tiempo de entrega de fotos de 18 a 10 segundos y hace el sistema inmune a las limitaciones físicas del entorno radio.
No. El Fire ReX consume significativamente menos que el Fire Hub (sin pantalla táctil), por lo que con la misma batería obtiene mayor autonomía. Con EN54 Internal Battery (24h) el repetidor aguanta hasta 50 horas, y con EN54 Internal Battery (72h) hasta 100 horas. Ambas baterías se venden por separado y son compatibles con ambos dispositivos.
No. La pantalla táctil del EN54 Fire Hub Jeweller está dedicada exclusivamente al control de los dispositivos de alarma de incendios conforme a la norma EN 54. Los dispositivos de intrusión, automatización y videovigilancia conectados —tanto al ECI como al Fire ReX— se gestionan desde las apps Ajax PRO (móvil o escritorio), que ofrecen control completo de todo el ecosistema.
Si. El alta del repetidor se realiza desde la app Ajax PRO escaneando el código QR del dispositivo, sin necesidad de apagar el sistema ni interrumpir la monitorización. Una vez añadido, los dispositivos que deban asociarse a él se reasignan desde la app en segundos. El sistema actualiza la topología de red de forma automática.
